Transistortester und andere kleine Messutensilien

Ich stelle hier ein paar kleinere Messgerät vor, die ganz nützlich sind.

Grundig Semitest 1

Test von NPN/PNP Transistoren sowie Dioden. Gerät ist geschätzt aus 70er oder 80er Jahre. Sehr stabil gebaut, mit interner AA Batterie.

Basisstrom 10 µA oder 100 µA. Verschiedene eingebaute Sockel, u.a. TO-3. Anzeige des Kollektorstroms mit Meßinstrument 0..6mA.

Transistor tester M328

Kleiner Bauelemente-Tester mit ATMega328 Mikroprozessor und 128x140 1.8 Zoll Farb TFT Display. Gerät ist aus chinesischer Produktion und so oder ähnlich vielfach erhältlich. Es geht auf einen Open Source/Open Hardware Entwurf aus Europa zurück.

Automatische Erkennung von Dioden, Doppeldioden, MOSFETs, Thyristoren, Widerständen (0.5 Ohm .. 50MOhm), Induktivitäten (0.01mH..20H), Kondensatoren (25pF..100000µF).

• Anzeige Stromverstärkung und BE-Schwellspannung bei Transistoren.
• Anzeige Gate Schwellspannung, Gatekapazität bei FETs.
• Anzeige des ESR Werts bei Kondensatoren.
• Stromfluß nach Auto-Off 20nA (aus Werbung, nicht geprüft).

https://oshwlab.com/wegi1/m328-transistor-tester

Also on github - https://github.com/Mikrocontroller-net/transistortester/tree/master

Youtube review - https://www.youtube.com/watch?v=plAaBwe-rjA

ESR Tester

Einfaches, aber gutes Gerät aus portugiesischer Produktion. Geht auf ein Design von Bob Parker zurück. Wurde auch einstmals verkauft als “Dick Smith Electronics K-7214 Mk2 ESR meter”

Kann ESR bei Kondensatoren messen, aber auch Widerstände 0-99 Ohm.

https://www.bobparker.net.au/esr_meter/esrhints.htm

Temperatur Messgerät

Da ich immer mal wieder Bauteiltemperaturen messen muss, habe ich mir dieses China Produkt angeschafft. Vorher habe ich Messungen mit IR-Thermometer durchgeführt, die aber für kleine Bauteile nicht wirklich geeignet sind. Es wird mit solchen handelsüblichen IR-Geräten eine deutlich zu geringe Temperatur angezeigt.

Dieses Gerät hat zwei Kanäle, kann also an zwei Meßpunkten gleichzeitig messen. Dafür liegen insgesamt vier Sonden bei (je 2 Kontaktsonden für Bauteile und 2 Messfühler, z.B. für Flüssigkeiten).

Beispielsweise habe ich an einem Lastwiderstand von ca 20mm Länge eine Temperatur mit IR-Thermometer von rund 120° gemessen. Mit der Kontaktsonde wurden aber rund 220° angezeigt. Also ein sehr deutlicher Unterschied.

IR Kamera Tentop ET13S

Kleines Gerät, das Multimeter + IR-Kamera vereint. 192x192 Pixel Kamera-Auflösung. 2.8 Zoll touch-sensitiver Bildschirm mit 240x240 Pixeln. Temperatur-Range -20° Celsius .. +550° Celsius.

Über den Multimeter-Teil kann ich nichts sagen, ich verwende ihn nicht. Als IR-Kamera für rund 125 Euro inkl. Versand in China gekauft, ist das Gerät preislich (zumindest in 2024) unschlagbar.

Beispielbilder:

• Bild 1: Eine LiIon-Zelle beim Laden mit 1000mA Ladestrom. Wie man sieht erreicht die Zelle an den wärmsten Stellen 36°C.

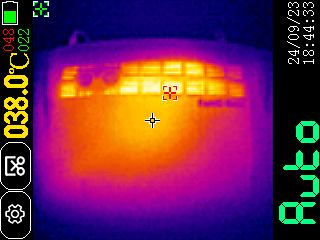

• Bild 2: Eine Fritzbox 7490 von oben aufgenommen. Man sieht die beiden runden, dunkleren Bedienknöpfe und sehr deutlich die Lamellen zur Hitzeabführung. Die wärmste Stelle wird mit 48°C angezeigt, die Raumtemperatur war dabei 22°C.

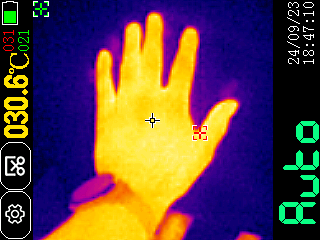

• Bild 3: Hand, mit Armbanduhr.

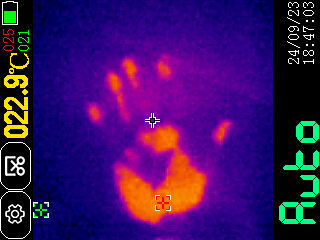

• Bild 4: Eine Aufnahme einer Tischplatte. Hier war eine Hand einige Sekunden aufgelegt. Die Handwärme bleibt erstaunlich lange weiterhin sichtbar. Der Temperaturunterschied zwischen Tischplatte und der wärmsten Stelle, auf der die Hand auflag, beträgt hier 4°C.

dmesg Ausgabe des Tentop ET13S. Man muss ins USB Menü des Geräts gehen, um die USB-Schnittstelle zu aktivieren.

[1120936.122792] usb 5-2: New USB device found, idVendor=2e3c, idProduct=5720, bcdDevice= 2.00
[1120936.122799] usb 5-2: New USB device strings: Mfr=1, Product=2, SerialNumber=3
[1120936.122802] usb 5-2: Product: AT32 Mass Storage
[1120936.122804] usb 5-2: Manufacturer: Artery
[1120936.122806] usb 5-2: SerialNumber: 0E1647401CA2
[1120936.133847] usb-storage 5-2:1.0: USB Mass Storage device detected
[1120936.134081] scsi host0: usb-storage 5-2:1.0
[1120937.150141] scsi 0:0:0:0: Direct-Access     FeelElec  IR-Camear Disk  1.0  PQ: 0 ANSI: 0 CCS
[1120937.150414] sd 0:0:0:0: Attached scsi generic sg0 type 0
[1120937.150712] sd 0:0:0:0: [sda] 1920 4096-byte logical blocks: (7.86 MB/7.50 MiB)
[1120937.150919] sd 0:0:0:0: [sda] Write Protect is off
[1120937.150924] sd 0:0:0:0: [sda] Mode Sense: 00 00 00 00
[1120937.151065] sd 0:0:0:0: [sda] Asking for cache data failed
[1120937.151077] sd 0:0:0:0: [sda] Assuming drive cache: write through
[1120937.160517]  sda:
[1120937.160670] sd 0:0:0:0: [sda] Attached SCSI removable disk
